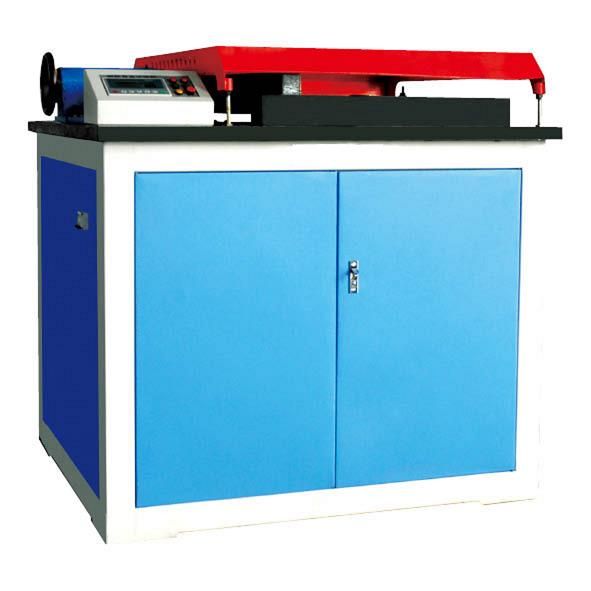

40mm鋼筋彎曲試驗機  是對鋼筋進行平面正,反向彎曲試驗專用試驗機.

40mm鋼筋彎曲試驗機   該設備主要技術參數和指標符合GB5029-85鋼筋平面反向彎曲試驗方法的要求.該產品廣泛應用于鋼廠和建筑單位,以檢驗螺紋鋼正,反彎性能.GW-40B型鋼筋彎曲試驗機較GW-40,GW-25A型試驗機,在限位安全.易損件更換.延長整機壽命等方面有較大提高,是目前較為完善的彎曲試驗機.技術參數指標:項目 技術指標 彎曲鋼筋直徑范圍 隨機￠25-￠40 ，可選￠6-￠22 鋼筋正向彎曲角度 0°- 180°內任意設定 鋼筋反向彎曲角度 0° - 180°內任意設定 工作盤轉速 ≤3.7r/mm 輥心距離 219 mm 工作盤直徑 ￠580mm 電動機功率 1.5KW 隨機配標準彎心套 一套 機器外形尺寸（長*寬*高） 1050×750×1200 mm 機器重量 750kg

40mm鋼筋彎曲試驗機  主機結構和電氣工作原理：1、 主機結構：本機主要由傳動部分、機架、工作臺、螺旋調整裝置和限位機構組成。傳動部分將制動電機的動力經雙級擺線針輪減速機傳至工作盤。機架是由方鋼和鋼板焊接而成并帶有側門的箱體，它支撐著試驗機各組成部件。工作臺即機器的上平板，其上裝有螺旋調整裝置和限位機構，另外還裝有防護罩等。2、 電氣控制部分：GW-40B型試驗機彎曲角度：由電機高速軸上取得的光電脈沖信號，由 PLC進行角度計算并不斷累計顯示。當試驗機彎曲角度達到所設置角度時，經邏輯電路控制，使電動機斷電終止試驗。

(以上參數僅供參考，詳細參數以真實設備為主）
